- Bien trabajado
- Haciendas del norte (San José del Torreón, Quinta Carolina y El Sauz), Chihuahua
- Tipo de bien patrimonial
- Inmueble
- Metodología
- Fotogrametría aérea, impresión 3D (optimización y división de modelos)
- Producto final digital
- Modelos optimizados para réplica a escala 1:125
- Producto físico
- Tres maquetas impresas en 3D (82×44×11 cm; 41×35×20 cm; 30×23×11 cm)
- Usos del patrimonio virtual
- Difusión, educación
Galería
Modelo interactivo
Problema
En CAMMARQ colaboramos con Misiones Coloniales de Chihuahua para materializar, mediante patrimonio virtual, tres haciendas emblemáticas del estado.
Seguir leyendo

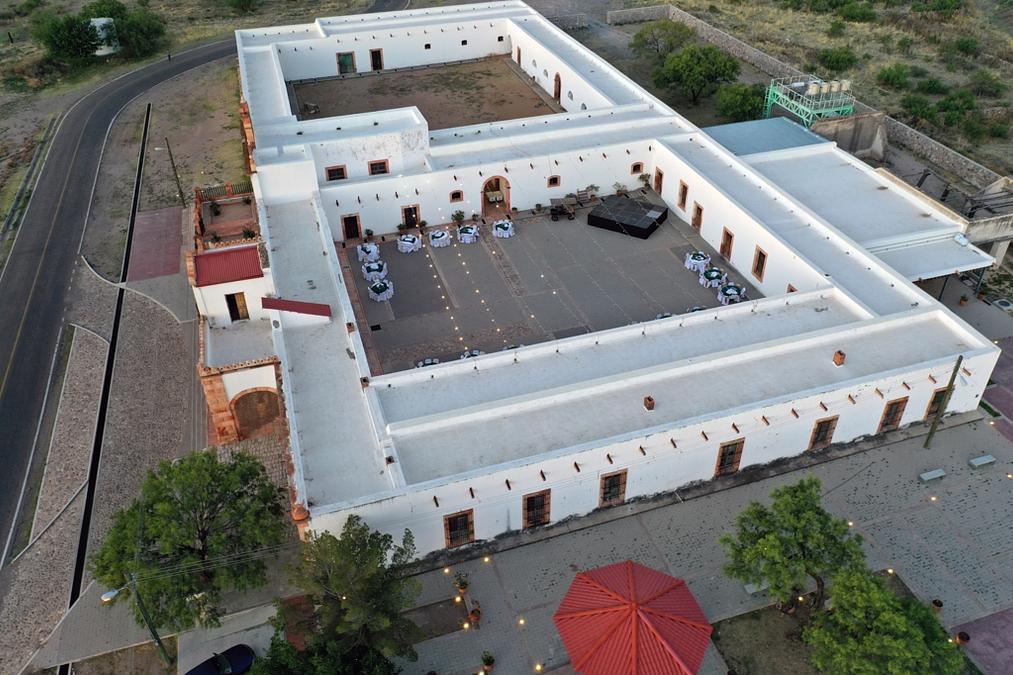

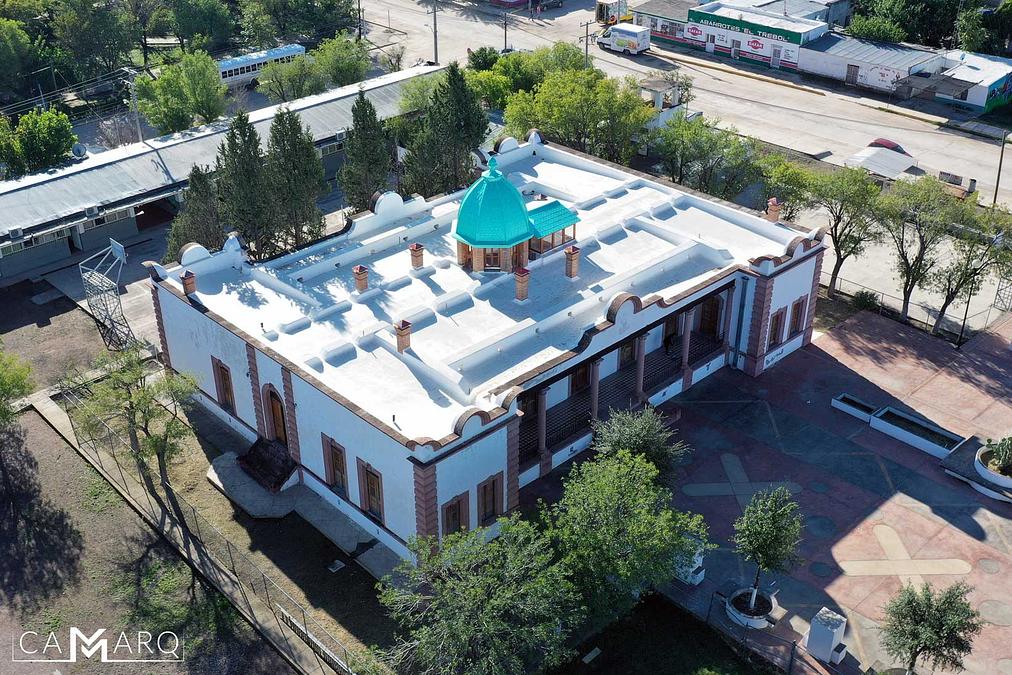

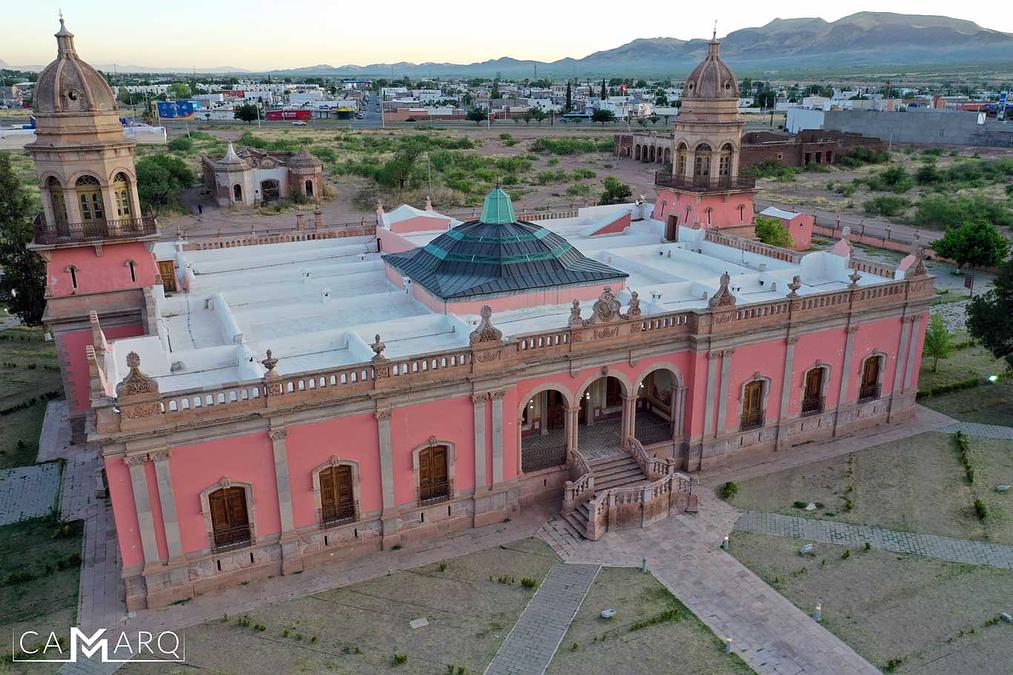

Partimos de registros fotogramétricos existentes y los transformamos en maquetas impresas en 3D a escala 1:125. El proyecto combina conservación, divulgación y accesibilidad, poniendo en manos del público piezas tangibles que condensan la forma arquitectónica y el contexto histórico de San José del Torreón, Quinta Carolina y El Sauz.
Objetivo
Nuestro objetivo fue convertir modelos digitales de tres inmuebles con configuración arquitectónica singular en réplicas físicas de alta fidelidad, listas para exhibición y transporte seguro.
Seguir leyendo
Adaptamos los modelos a una escala clara y didáctica, manteniendo proporciones y rasgos volumétricos que explican su traza y uso. El resultado son tres maquetas robustas y detalladas que apoyan actividades educativas y de difusión patrimonial. Te invitamos a explorar el modelo 3D del proyecto para apreciar el tránsito del registro digital a la pieza física y entender cada decisión de diseño curatorial.
Metodología
Partimos de modelos obtenidos por fotogrametría aérea.
Seguir leyendo

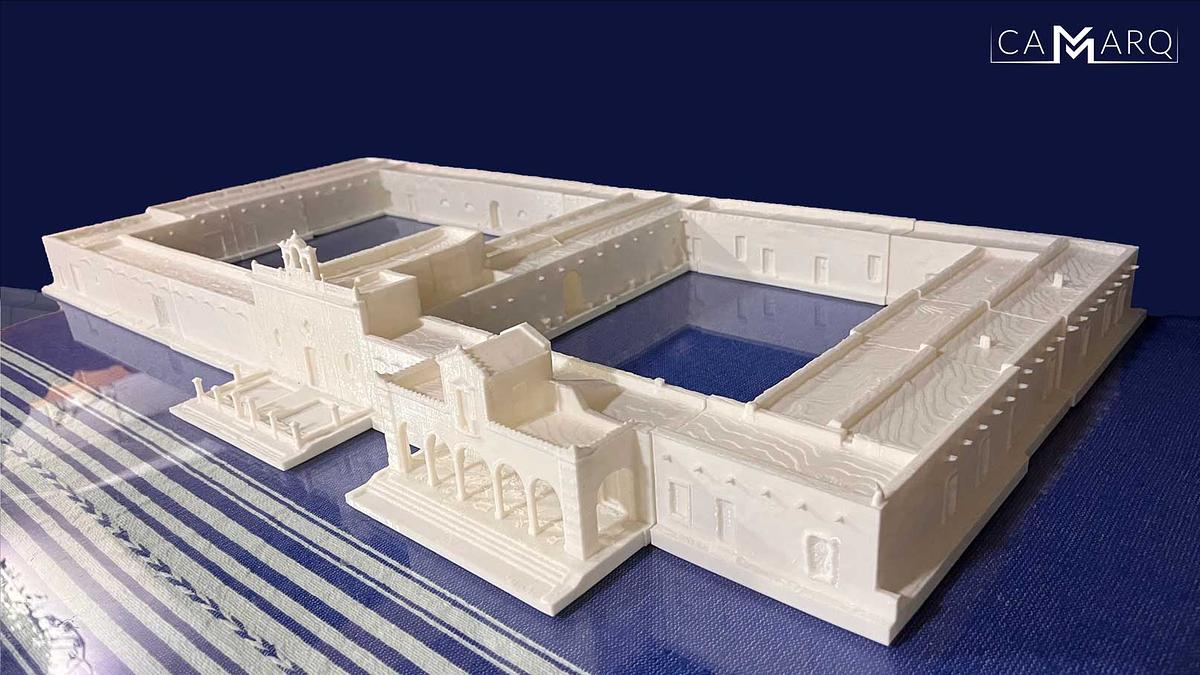

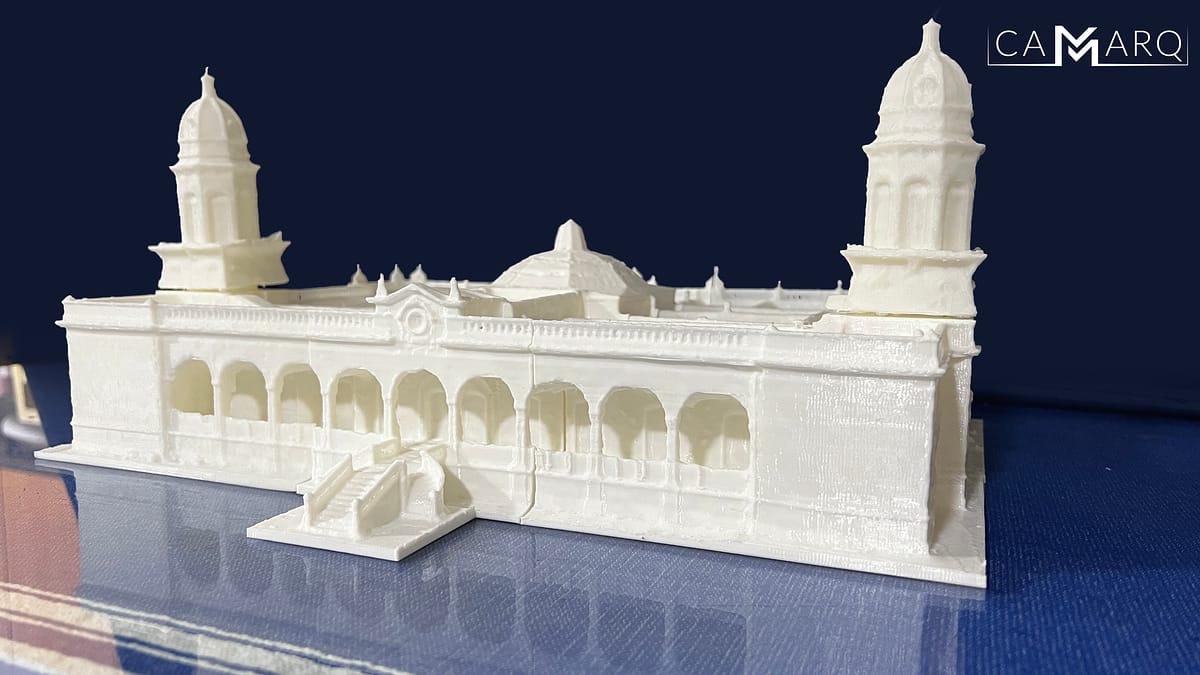

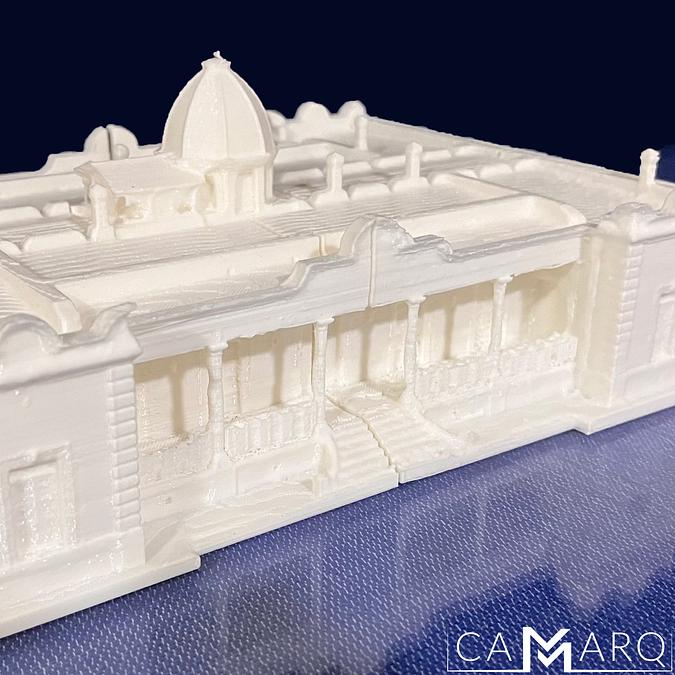

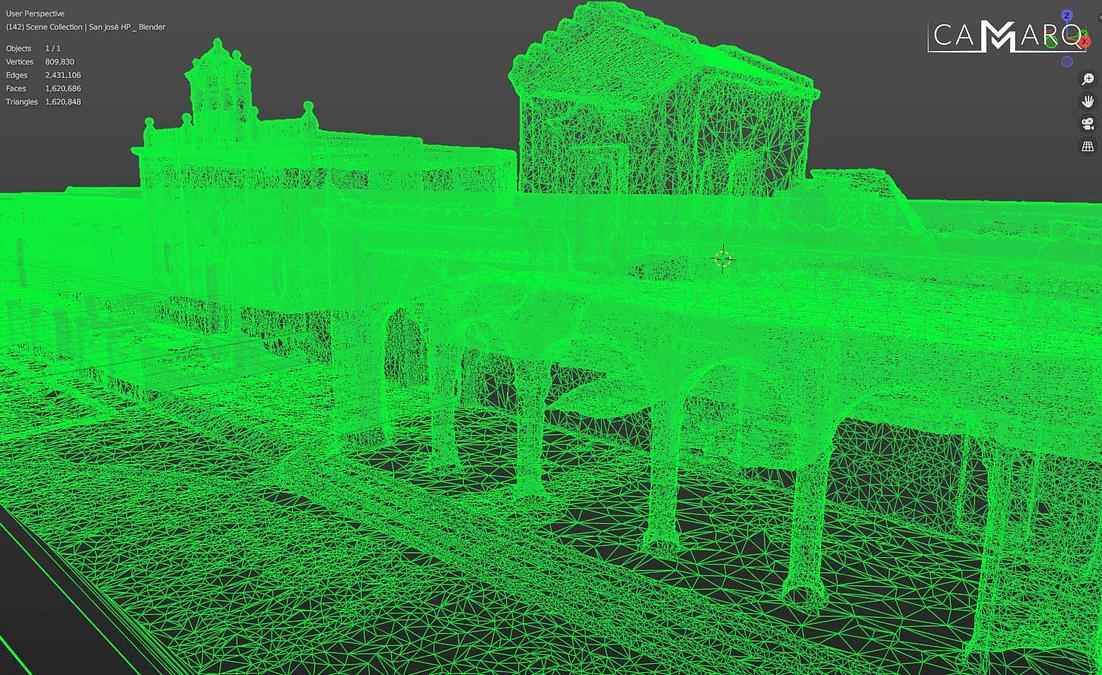

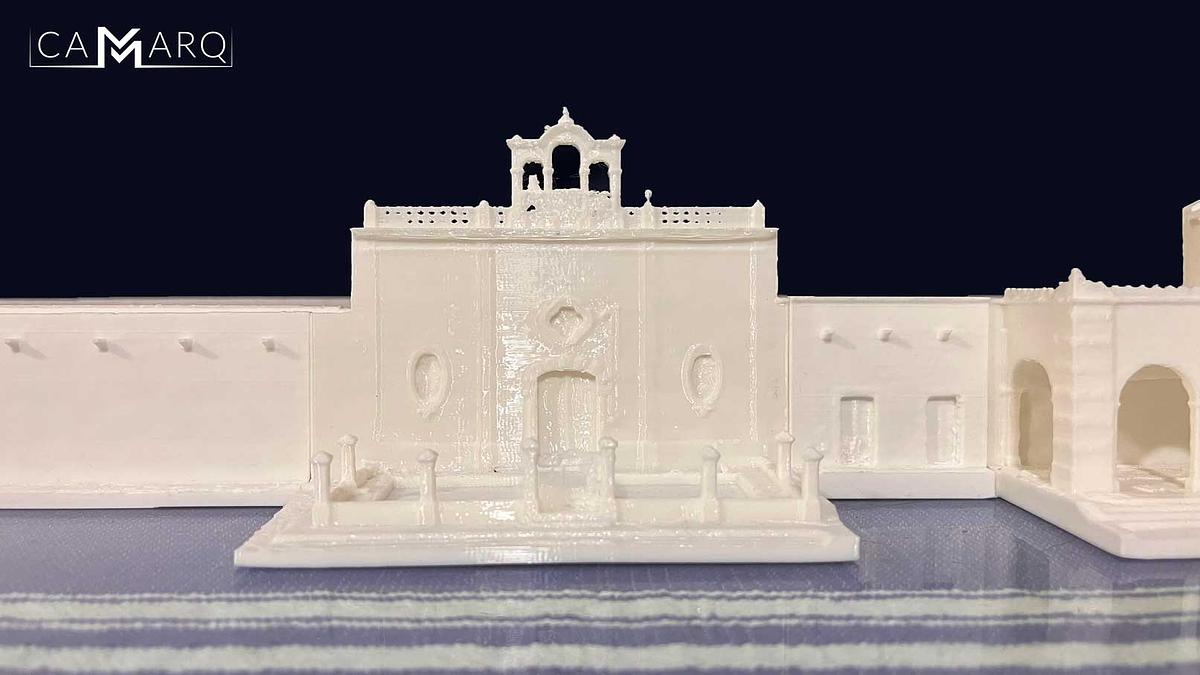

Realizamos limpieza, reparación de mallas y optimización de polígonos para garantizar estabilidad, detalle legible y tiempos de impresión razonables. Planificamos cortes estratégicos para dividir cada volumen en piezas ensamblables, pensando en logística y mantenimiento. La configuración final permitió impresiones eficientes y uniones discretas, reduciendo peso y riesgo en traslado CDMX–Chihuahua. Las maquetas se imprimieron a escala 1:125: San José del Torreón (82×44×11 cm, 16 piezas, ~100 h), Quinta Carolina (41×35×20 cm, 7 piezas, ~40 h) y El Sauz (30×23×11 cm, 5 piezas, ~25 h). El flujo integró múltiples softwares para modelado, reparación, corte y preparación de impresión, armonizando compatibilidades para un proceso ágil.
Impacto
La relevancia de estas haciendas se refleja en su conservación y en su papel como espacios culturales activos.
Seguir leyendo
Las réplicas 3D abren nuevas puertas a la mediación: facilitan talleres, visitas guiadas táctiles y materiales de apoyo para públicos diversos. Al hacer “portables” los inmuebles, apoyamos la difusión académica y el turismo cultural, y fortalecemos la apropiación comunitaria del patrimonio. Entre los retos, la logística de envío exigió diseñar ensambles seguros; entre los aprendizajes, la integración de hasta seis herramientas digitales consolidó un método replicable para futuros proyectos con instituciones civiles y culturales.
Entregables
- Modelos optimizados para réplica a escala 1:125
- Tres maquetas impresas en 3D (82×44×11 cm; 41×35×20 cm; 30×23×11 cm)
