- Bien trabajado
- Hacienda Zotoluca
- Tipo de bien patrimonial
- Patrimonio arquitectónico
- Metodología
- Fotogrametría aérea, modelado HBIM
- Procesos técnicos
- Registro digital, modelado volumétrico en Revit, impresión 3D en resina, incorporación de materiales reales, iluminación
- Producto final digital
- Réplica digital 3D basada en fotogrametría
- Producto físico
- Maqueta física a escala 1:100 en resina
- Usos del patrimonio virtual
- Difusión del patrimonio, impresión 3D, realidad aumentada, realidad virtual, exhibición en espacio público
Galería
Problema

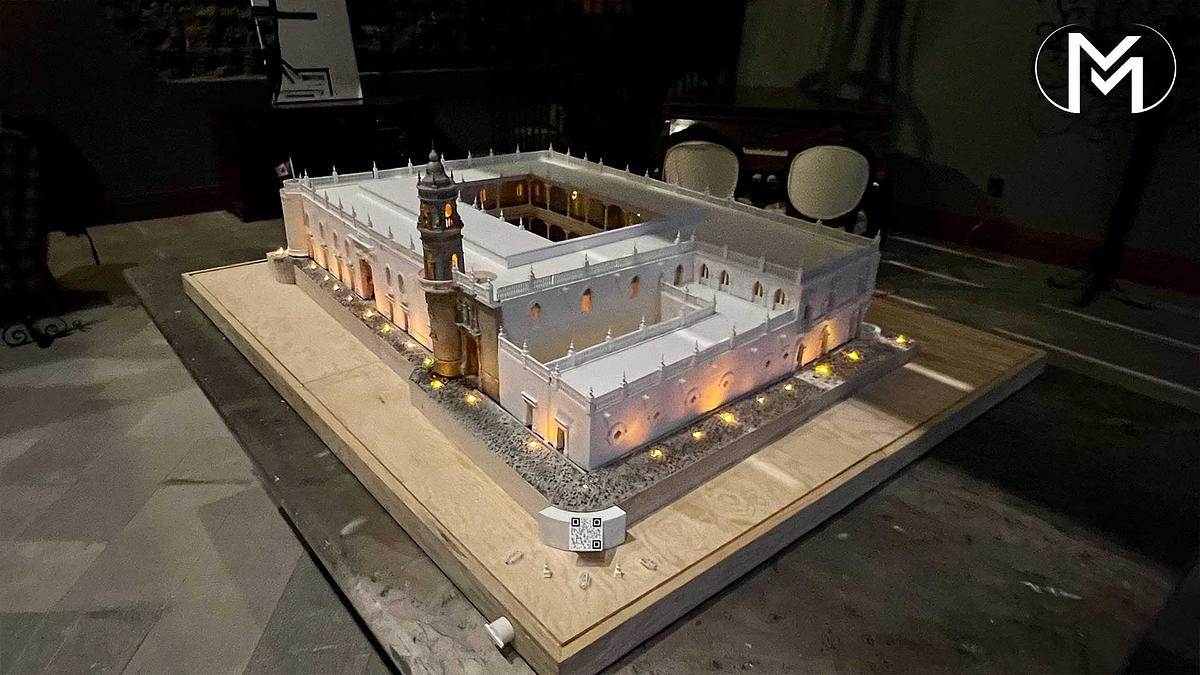

Inspirados en la valorización del patrimonio arquitectónico, en CAMMARQ desarrollamos dos maquetas a escala 1:100 y 1:50 del casco hacendario de Hacienda Zotoluca, como parte de un proyecto que une la tecnología digital con la difusión cultural.
Seguir leyendo
Esta iniciativa refleja las posibilidades que ofrece el patrimonio virtual en procesos de conservación y comunicación patrimonial.
Objetivo
La idea surgió como una propuesta lúdica y creativa: una villa navideña basada en los cascos hacendarios de la Ruta de la Aristocracia Pulquera.
Seguir leyendo

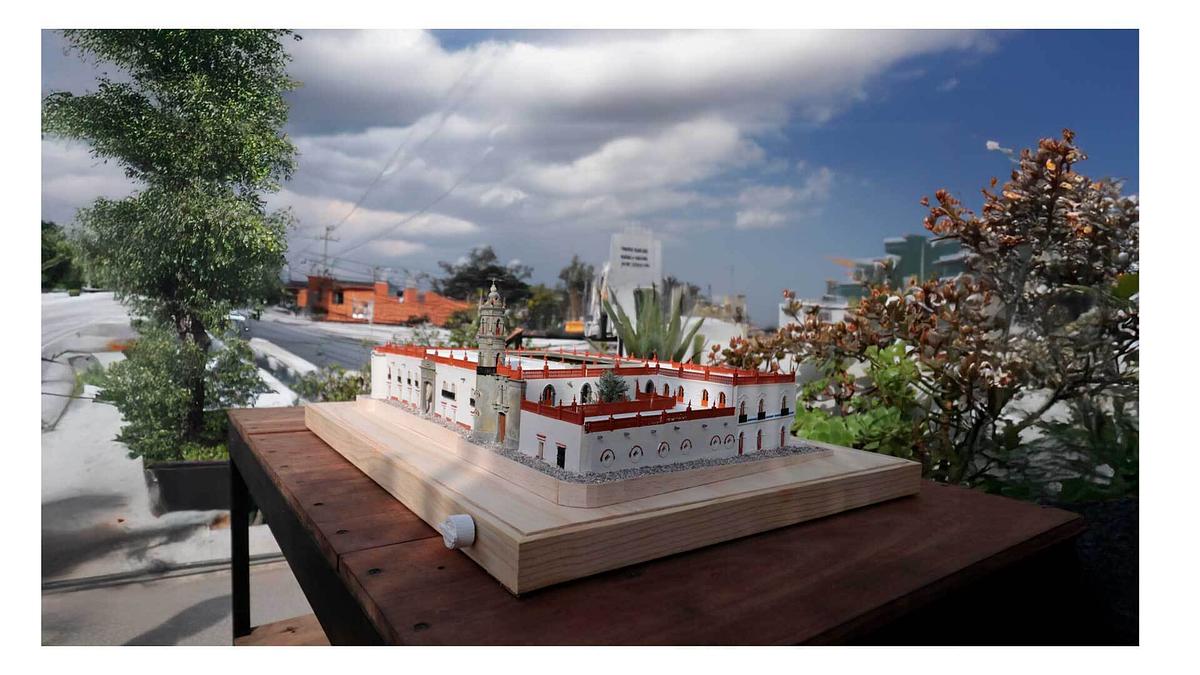

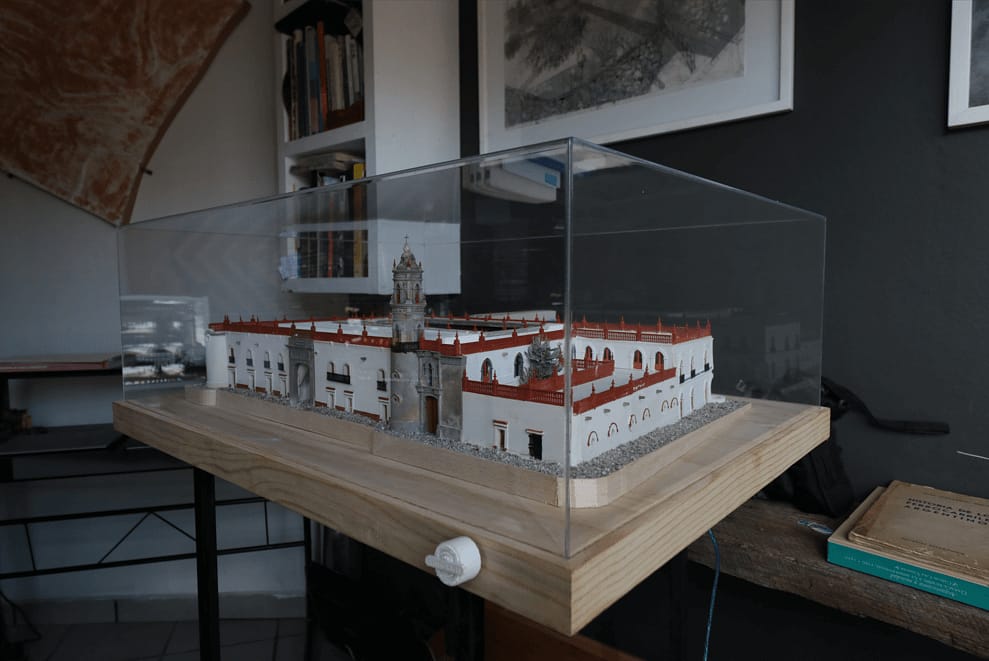

Gracias al registro previo con fotogrametría aérea, decidimos llevar a cabo una réplica física de la Hacienda Zotoluca, conservando su valor arquitectónico y ornamental. El primer resultado es una maqueta detallada que combina técnicas digitales y artesanales, expuesta actualmente en la tienda boutique de la hacienda dentro del Hotel Four Seasons en la Ciudad de México. El segundo resultado es una maqueta con algunas variantes, principalmente, la escala.
Metodología

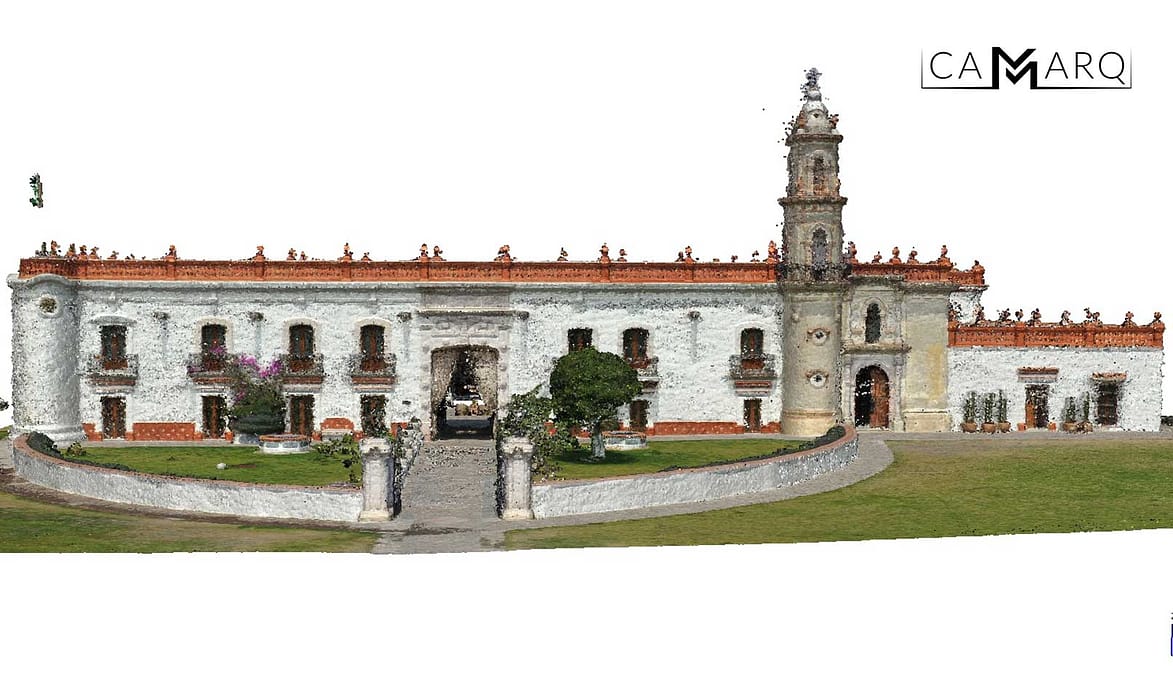

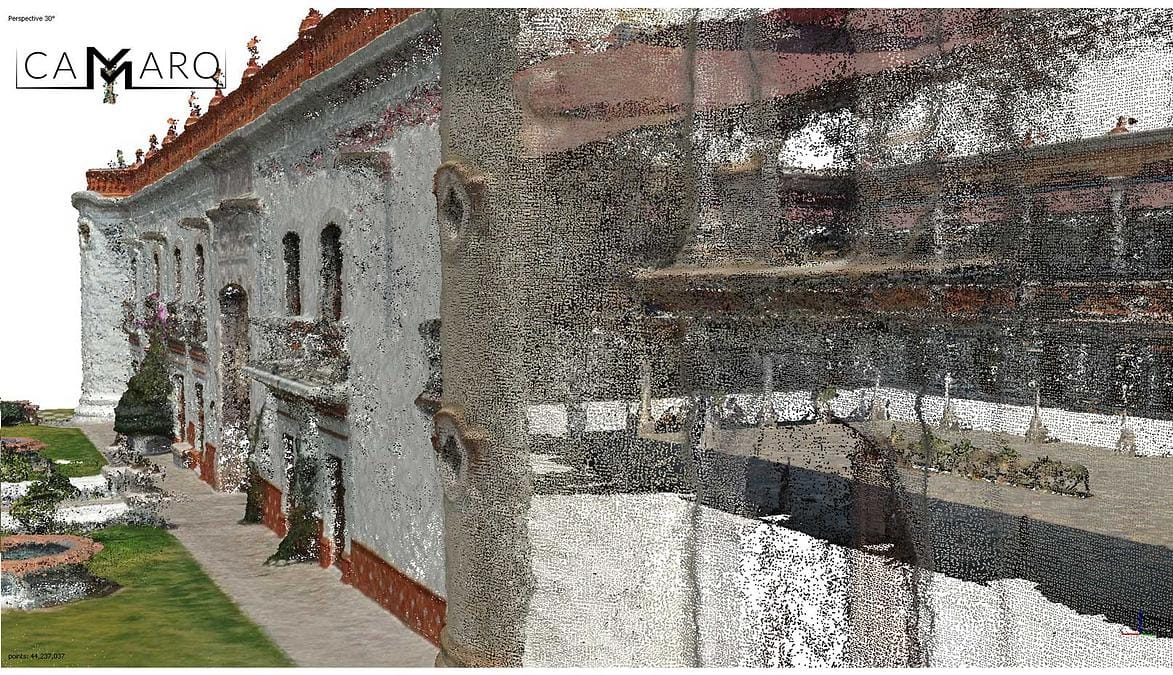

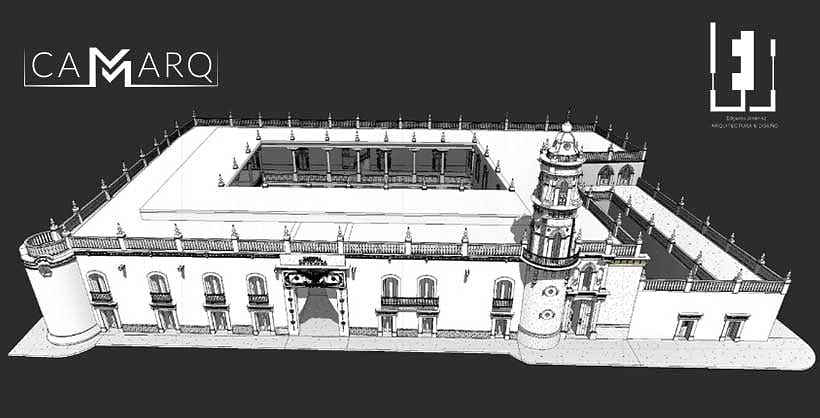

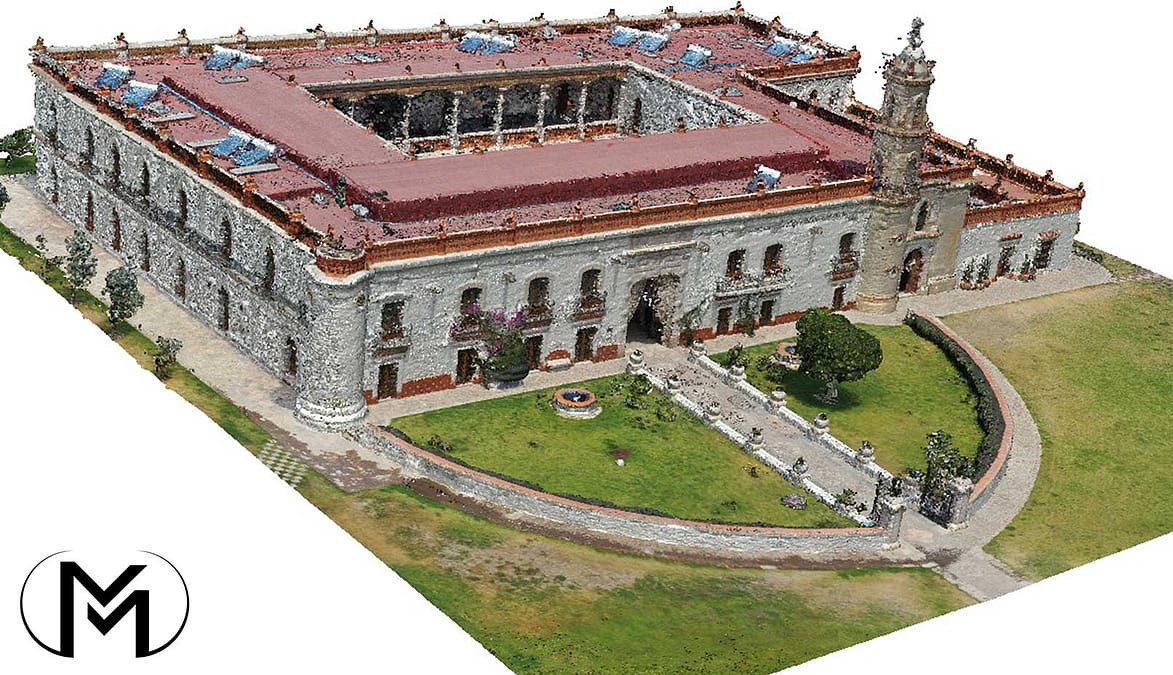

El trabajo inició con la réplica digital generada por fotogrametría aérea, base sobre la cual se modeló en Revit todo el exterior de la hacienda bajo metodología HBIM gracias al apoyo del Mtro.
Seguir leyendo

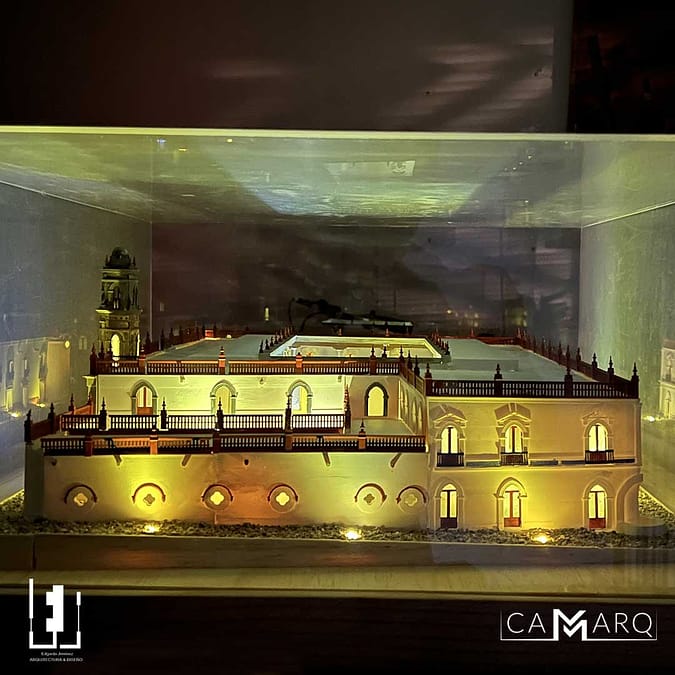

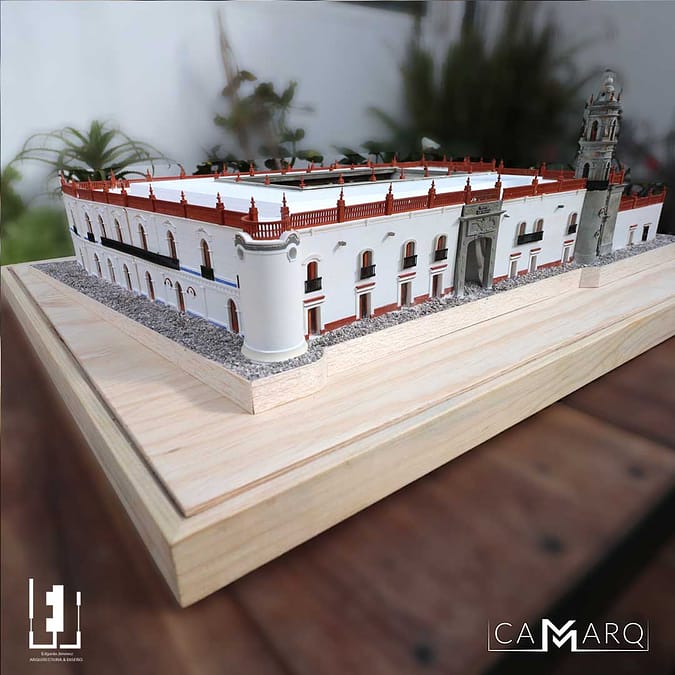

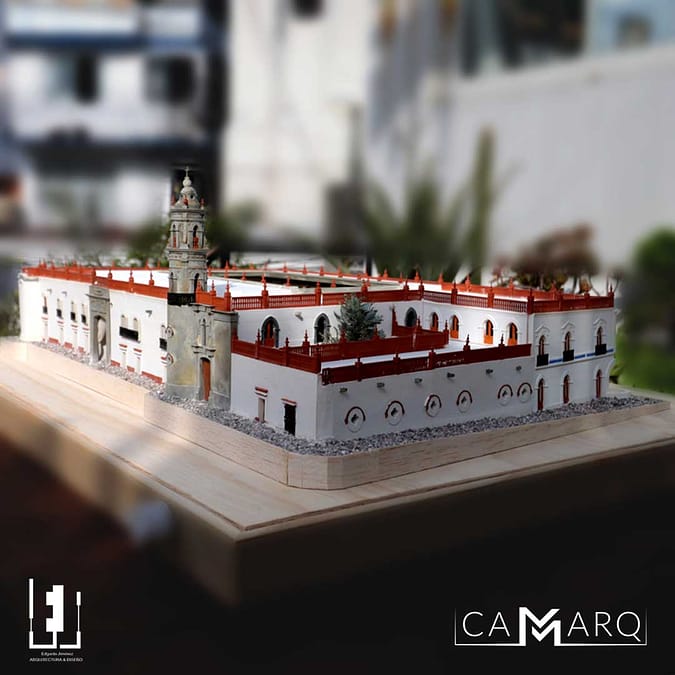

Arq. Edgardo Jiménez. Este modelado volumétrico incluyó elementos como arcos, pináculos, escudos y fuentes, excluyendo interiores. Posteriormente, se realizaron impresiones en 3D con resina para lograr un alto nivel de detalle, seguido de procesos manuales como curado, lijado y pintado. Para cubiertas y pisos se integraron materiales como MDF, mármol en polvo y piedra bola miniatura. Finalmente, se incorporó iluminación LED regulable que resalta cada rincón del modelo físico
Impacto
El proceso de maqueta fue posible gracias al trabajo colaborativo entre especialistas de distintas áreas: arquitectura, ingeniería y modelado digital.
Seguir leyendo
Este proyecto resalta cómo la tecnología, aplicada al patrimonio, facilita su preservación, reutilización y difusión. Gracias al respaldo del propietario de la hacienda y al compromiso del equipo, logramos materializar dos piezas que no solo representan un inmueble, sino también el potencial de innovar en la forma de conectar a la sociedad con su historia. Este tipo de iniciativas refuerzan nuestra misión: lo que no se conoce, no se valora, y lo que no se valora, no se conserva.
Entregables
- Réplica digital 3D basada en fotogrametría
- Maqueta física a escala 1:100 en resina
